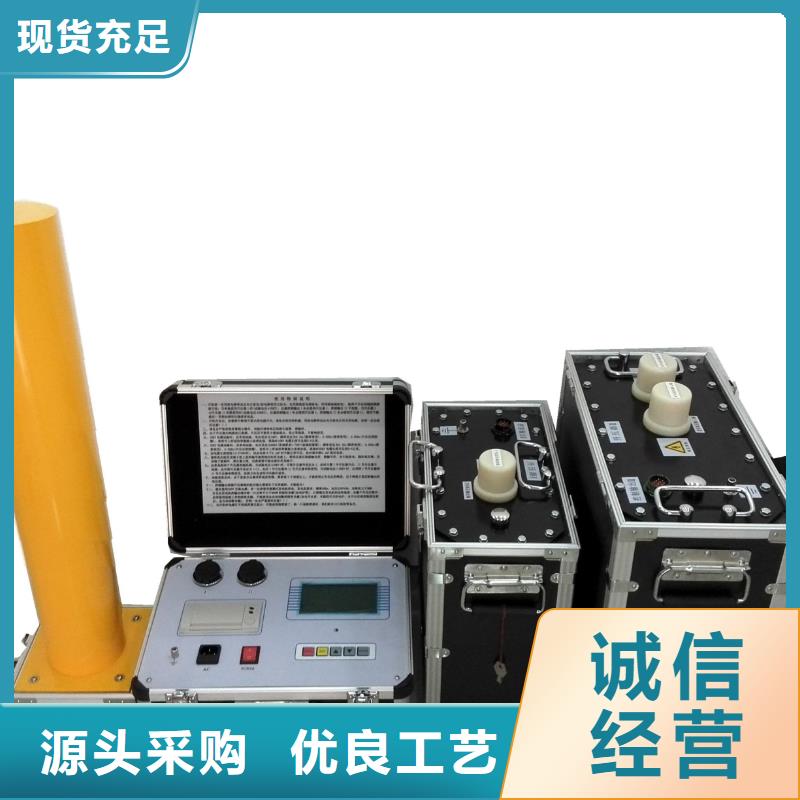

昌都超低频高压发生器技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 1.1μF(理论值，现场电缆长度为3 - 8公里）0.05 Hz 2.2μF(理论值，现场电缆长度为3 - 8公里）0.02 Hz 5.5μF(理论值，现场电缆长度为3 - 8公里）0.01 Hz 11.0μF(理论值，现场电缆长度为10公里以上）4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

昌都超低频高压发生器技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

? 昌都超低频高压发生器自动试验：当“参数配置”设置完成后，点击“返回”退出到主界面。点击“自动试验”，进入“自动试验”界面，显示界面图7所示（图7）点击“开始试验”，系统自动按照预先设定的频率进行升压，并提示“正在升压…”，当接近目标电压时，系统会自动降低升压速度，显示界面如图8 所示。(如有异常情况，请按下 “紧急停机”按钮）（图8）达到目标电压后开始计时，并提示“耐压计时中…”显示界面如图 9所示。(如有异常情况，请按下 “紧急停机”按钮）（图9）当计时到设置的耐压时间时，系统自动降压，左下角提示“正在降压…”，显示界面如图10所示。(如有异常情况，请按下“紧急停机”按钮）（图10）当U输出电压降至0时，左下角提示“试验完成”， 显示界面如图11所示（图11）此时可以点击“保存”按钮，显示界面如图 12所示。输入所要保存的试验编号。然后点击“确定”进行保存，或者点击“取消”，放弃保存。（图12）若点击“确定”，可以对数据进行保存并进入到保存数据预览界面如图13所示。（打印功能为选配）（图13）手动试验：当“试验参数”设置完成后，返回到主界面，点击“手动试验”，进入“手动试验”界面，显示界面如图14所示点击“开始试验”，仪器就会按照预先设定的频率进行输出，并提示“试验进行中…”显示界面如图15所示。（图15）此时可以选择合适的步进电压并点击“升电压”进行升压，当接近目标电压时，可以改变步进电压大小进行升压或者降压来达到目标电压， 显示界面如图16所示。（图16）当电压升到设置的耐压值时，“开始计时”按钮由灰色变为状态，此时可以点击该按钮进行计时，显示界面如图18所示。（图18）当“耐压时间”计时停止后，点击“降压停机”，系统自动降压，显示界面如图19所示。（图19）试验完成后如果需要保存数据，点击“保存”，来进行数据保存如图20所示。（图20）此时点击“确定”，对数据进行保存并进入预览界面如图21所示，点击“返回”退出不进行保存。（打印功能为选配）（图21）如果在整个试验过程中遇到紧急情况，请按下 “紧急停机”按钮！系统会立刻停止输出并进行归零。数据查询：降压后返回主界面点击“数据查询”； 显示界面如图18所示。

昌都超低频高压发生器升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。

昌都超低频高压发生器自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。1.2.8 频率范围及频率分辨率均可设定：频率范围可设为50Hz、100Hz、150Hz、200Hz、或自定义30～300Hz按需设置，频率分辨率根据需要，可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在调谐效率与调谐精准度之间取得优化平衡。1.2.9智能帮助：系统可根据程序的执行步骤实时的进行语音导航提示，引导用户进行下一步操作，同时系统还实时的显示其当前工作状态。1.2.10放置方式:多倍频电源的放置为纵向和横向特别适合现场操作及观察。1.2.11防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱可有效减缓运输中的颠簸震动和吊装时的冲击。保证了设备的长期稳定性和可靠性。

昌都超低频高压发生器根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加2倍额定电压以上的电压，可以在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器，电流不超过空载额定电流的50％（电压在2倍800V）。本套升压装置采用专用的数子DSP处理芯片，输出标准的SPWM 150HZ，电压输出部分采用第五代IPM。与传统的三倍频比，去除了调压器、3台合成频率的变压器，重量轻，体积小，输出电流大。电流设定可以从1A～50A任意设定，如需要大电流输出可以更换IPM电流可以到100A。注意：小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。

昌都超低频高压发生器 所以给变压器加两倍额定电压以上的电压必然会导致铁芯严重饱和，主磁通 ?m 增大，由图 1 可知，激励电流 i 会急剧增加，致使变压器发热烧毁；为了使变压器在加两倍压以上时铁芯仍不饱和，需要提高电源的频率至两倍频以上。感应耐压试验给变压器原边加两倍电压以上和两倍频率以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势 E1 和2，且分别是其额定工作状态下的两倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，也完全可以根据需要从变压器的副边进行测试，所施加的电压应当是变压器额定工作状态下空载电压的两倍以上，频率同样是额定频率的两倍以上。4.感应耐压试验装置的原理图第三章、多倍频感应耐压测试仪接线方法及注意事项 3.1 感应耐压试验以及与 FRC系列分压器联机测试的接线方法 3.2? 伏安特性试验的接线方法注意事项：测量前务必检查被测设备（PT）、测量仪器（PT2200-10）是否均已可靠接地，接地线按图所示一点接地。

昌都超低频高压发生器技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

? 昌都超低频高压发生器自动试验：当“参数配置”设置完成后，点击“返回”退出到主界面。点击“自动试验”，进入“自动试验”界面，显示界面图7所示（图7）点击“开始试验”，系统自动按照预先设定的频率进行升压，并提示“正在升压…”，当接近目标电压时，系统会自动降低升压速度，显示界面如图8 所示。(如有异常情况，请按下 “紧急停机”按钮）（图8）达到目标电压后开始计时，并提示“耐压计时中…”显示界面如图 9所示。(如有异常情况，请按下 “紧急停机”按钮）（图9）当计时到设置的耐压时间时，系统自动降压，左下角提示“正在降压…”，显示界面如图10所示。(如有异常情况，请按下“紧急停机”按钮）（图10）当U输出电压降至0时，左下角提示“试验完成”， 显示界面如图11所示（图11）此时可以点击“保存”按钮，显示界面如图 12所示。输入所要保存的试验编号。然后点击“确定”进行保存，或者点击“取消”，放弃保存。（图12）若点击“确定”，可以对数据进行保存并进入到保存数据预览界面如图13所示。（打印功能为选配）（图13）手动试验：当“试验参数”设置完成后，返回到主界面，点击“手动试验”，进入“手动试验”界面，显示界面如图14所示点击“开始试验”，仪器就会按照预先设定的频率进行输出，并提示“试验进行中…”显示界面如图15所示。（图15）此时可以选择合适的步进电压并点击“升电压”进行升压，当接近目标电压时，可以改变步进电压大小进行升压或者降压来达到目标电压， 显示界面如图16所示。（图16）当电压升到设置的耐压值时，“开始计时”按钮由灰色变为状态，此时可以点击该按钮进行计时，显示界面如图18所示。（图18）当“耐压时间”计时停止后，点击“降压停机”，系统自动降压，显示界面如图19所示。（图19）试验完成后如果需要保存数据，点击“保存”，来进行数据保存如图20所示。（图20）此时点击“确定”，对数据进行保存并进入预览界面如图21所示，点击“返回”退出不进行保存。（打印功能为选配）（图21）如果在整个试验过程中遇到紧急情况，请按下 “紧急停机”按钮！系统会立刻停止输出并进行归零。数据查询：降压后返回主界面点击“数据查询”； 显示界面如图18所示。
